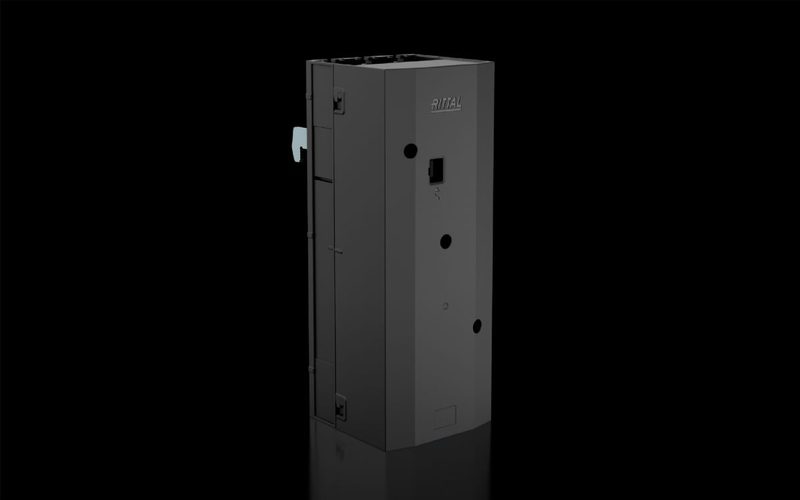

RITTAL RX 9360.220 RiLineX Anschlussadapter 3-pole, B: 90 m
Rittal · 9360220 · EAN 4028177997240
kurzfristig lieferbar
41,77 €inkl. MwSt., zzgl. Versand
Größere Stückzahl oder Projekt? Projektanfrage stellen — Antwort kommt vom Fachbetrieb, nicht vom Bot.
Ähnliche Artikel
Technische Daten
- Farbe
- RAL 9005
- Normen
- IEC/EN 61439-1
- Nutzen
- Befestigung auf dem Sammelschienensystem und Kabelanschluss mit nur einer Schraube
- Hinweis
- Der angegebene Nennstrom als Orientierungswert basiert auf dem empfohlenen maximalen Betriebsstrom für einadrige Leitung mit einer zulässigen Leitertemperatur von 70 °C nach IEC 61439-1, Tabelle H.1 b
- Polzahl
- 3-polig
- Material
- Polyamid (PA 6) Brandverhalten gemäß UL 94
- Abmessung
- Breite: 90,5 mm Höhe: 239,4 mm Tiefe: 94,6 mm
- Brandlast
- 9,69 MJ/m²
- Erklärungen
- Konformitätserklärung DE, EN
- Nettogewicht
- 0,7 kg
- Approbationen
- UL + C-UL (listed) EN
- Bruttogewicht
- 0,815 kg
- Leitungsabgang
- oben/unten
- Dokumentationen
- Anleitung DE, EN, FR
- Bemessungsspannung
- 1.000 V AC 1.500 V DC 600 V AC (UL) 600 V DC (UL)
- Verschmutzungsgrad
- 3
- Produktbeschreibung
- RiLineX Anschlussadapter für 60 mm Sammelschienensysteme. Der Adapter überzeugt durch eine kompakte Bauweise und einfachen Leiteranschluss. Eine Demontage ist ausschließlich werkzeuggebunden möglich.
- Verlustleistung max.
- 19 W
- Lagertemperaturbereich
- -25 °C...75 °C
- PCF/VE (Cradle-to-Gate)
- 3,87
- Anschluss von Rundleitern
- 10 ‐ 150 mm²
- Betriebstemperaturbereich
- -5 °C...55 °C
- Elektrische Werte UL (SCCR)
- 27,5 kA - 600 V, RMS, unprotected
- Passend für Sammelschienen
- 12 x 5/10 mm
- Bemessungsstoßspannung Uimp
- 12 kV
- Schutzart IP nach IEC 60 529
- IP 2X
- Betriebs-Luftfeuchtigkeit max.
- 90 %
- Bemessungsisolationsspannung Ui
- 1.000 V
- Passend für Sammelschienensystem
- RiLineX
- Nennstrom (Orientierungswert, IEC)
- 278 A
- Bemessungsstrom Rundleiter max. (UL)
- 400 A
- Bemessungsstrom Rundleiter max. (IEC)
- 450 A
- Für Schienensysteme mit Mittenabstand
- 60 mm
- Luftfeuchtigkeit (nicht kondensierend)
- 10...90 %
- Bemessungsstrom lamellierte Kupferschiene max. (UL)
- 400 A
- Bemessungsstrom lamellierte Kupferschiene max. (IEC)
- 450 A
